Kabel Ekstensi Panel Surya OEM Disesuaikan Dengan Konektor Solar Anderson
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama Produk | Kabel dengan Konektor Anderson surya | Tegangan uji | 6KV |
---|---|---|---|
Tingkat perlindungan | IP67 | Nilai Saat Ini | 30A |
Resistansi kontak | 5mΩ | Warna | Hitam dan merah |
Menyorot | Kabel Konektor Solar Anderson,Kabel Ekstensi Konektor Surya OEM,Kabel Ekstensi Panel Surya yang Disesuaikan |
OEM Terbaru Desain Konektor Kabel Disesuaikan dengan Solar Anderson Connector
Konektor Surya ke Adaptor Anderson 10AWG Tembaga Murni Kawat Bersertifikat UL Dari Panel Surya ke Pembangkit Listrik Tenaga Surya
Kabel tahan cuaca dan dirancang untuk menahan panas dan dingin yang ekstrem.Merek konektor panel surya yang berbeda mungkin memiliki polaritas yang berbeda.Produk kami-m c 4 kabel, kabel merah (konektor pria) = elektroda positif, kabel hitam (konektor wanita) = polaritas negatif.Sebelum koneksi akhir, pastikan polaritasnya benar, jika tidak, polaritasnya mungkin terbalik.
Karakteristik umum: Kabel yang terbuat dari insulasi dan pelapis ikatan silang berkas elektron;ketahanan tinggi terhadap panas, dingin, minyak, abrasi, ozon, UV dan cuaca;
dengan reaksi yang lebih baik jika terjadi kebakaran.asap rendah, bebas halogen, bebas api, tahan api;fleksibel, mudah dikupas, kebutuhan ruang sangat rendah, sangat, sangat kuat secara mekanis, masa pakai yang sangat lama.

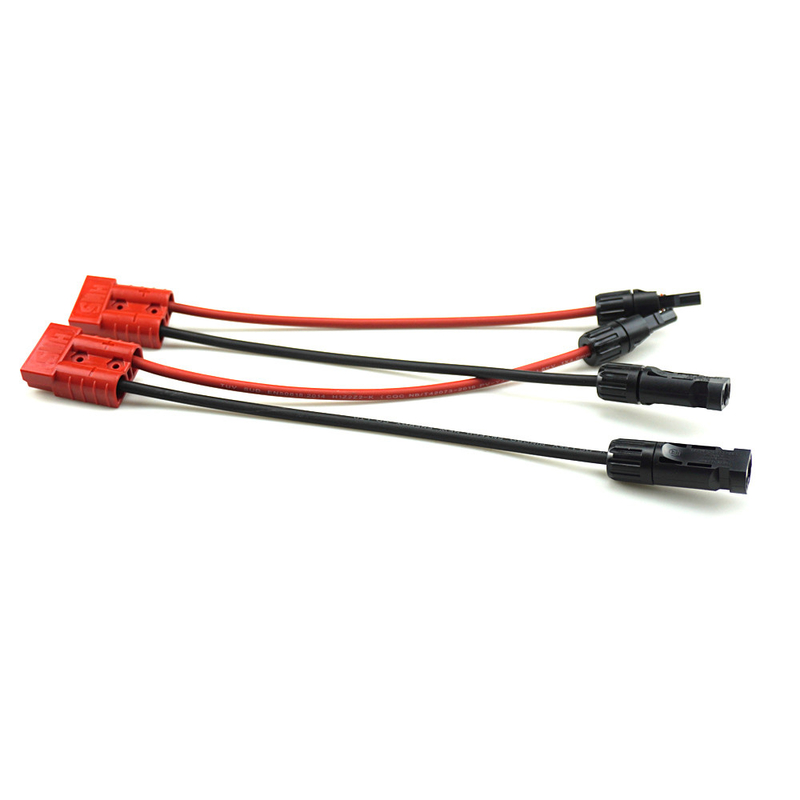

Foto darikabel ekstensi surya denganKonektor Anderson
Jenis | Menyeberang | Untai | Konduktor | Konduktor | Luar | Dinilai | Dinilai | Bobot |
bagian | rancangan | diameter | perlawanan | diameter | voltase | saat ini | ||
mm² | No.x (mm) | mm | /km | mm | VAC/DC | SEBUAH | Kg/km | |
PV-1*1,5 mm² | 1.5 | 30x 0,25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
PV-1*2,5 mm² | 2.5 | 50x 0,25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
PV-1*4.0 mm² | 4.0 | 56x 0,3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
PV-1*6.0 mm² | 6.0 | 84x 0,3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
1. Konektor mengadopsi sentuhan buluh dengan tipe inne-knob.
2. Kunci otomatis memungkinkan koneksi lebih mudah dan andal.
3. Sosok populer sesuai dengan sebagian besar instalasi lapangan.
4. Cepat ke konektor.
5. Tahan air dan cegah debu.
6. Panjang umur.
Tingkat tegangan: | 1000v |
Nilai saat ini: | 22A(2.5mm2), 30A(4mm2,6mm2) |
Tegangan uji: | 6KV (50Hz) |
Melindungi gelar: | IP67/IP2X |
Bahan isolasi: | PC/PA/PPO/TPE |
Bahan kontak: | Tembaga berlapis perak |
Suhu Operasional: | -40 °C~+90 °C |
Kelas aman: | 2 |
Kelas api: | UL94-V0 |
Resistansi kontak konektor steker: | 5mΩ |
Kekuatan penyisipan: | 50N |
Menarik kekuatan: | 50N |
Kabel yang cocok: | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
Sistem penguncian: | Masuk |
Nomor produk. | DC-DC |
Nilai tegangan | TUV 1000V DC |
Nilai saat ini | 30A |
Penampang kabel yang sesuai | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
Ukuran terminal | 4.0mm |
Tegangan uji | DC 8KV 1 menit |
Tingkat pencemaran | 2 |
Kelas perlindungan | Kelas II |
Bahan Terminal | Tembaga kaleng |
Resistensi kontak | 5mΩ |
Bahan Isolasi | PPO |
peringkat IP | IP67 (IEC 60529) |
Kekuatan tarik | 50N |
Kekuatan Penyisipan | 50N |
Uji suhu | -40ºC~ +85ºC |
Kelas Api | UL94V - 0 |
Petunjuk perakitan
Selama perakitan sendiri, suku cadang dan peralatan lain yang disebutkan digunakan atau jika instruksi persiapan dan perakitan yang dijelaskan di sini diabaikan, maka keselamatan atau kepatuhan terhadap data teknis tidak dapat dijamin.
Untuk perlindungan terhadap sengatan listrik, Konektor PV harus diisolasi dari catu daya saat dirakit atau dibongkar
Produk akhir harus memberikan perlindungan dari sengatan listrik
Mencabut steker di bawah beban: Sambungan steker PV tidak boleh dicabut saat di bawah beban. Mereka dapat ditempatkan dalam keadaan tanpa beban dengan mematikan konverter DC/AC atau memutus pemutus sirkuit AC. Mencolokkan dan mencabut saat di bawah tegangan diizinkan
Konektor yang terputus harus dilindungi dari kotoran dan air dengan tutup segel.
Bagian yang terpasang kedap air IP67
Keuntungan:
• Perakitan diajukan yang sederhana, cepat, aman dan efektif
• Mengembangkan secara mandiri, desain inovatif, memiliki hak kekayaan intelektual independen, beradaptasi dengan konektor secara langsung
• Daya tahan mekanik yang tinggi
• Arus dan tegangan tinggi yang dibawa: 30A,1000VDC
• Resistensi transisi rendah
• Desain tahan debu, kedap air, dan disegel yang inovatif: IP68
• Bahan plastik yang sangat baik, UL 94-V0, rentang suhu yang lebar: -40 ° c hingga 90 ° c, tahan cuaca dan UV untuk aplikasi luar ruangan yang lama
• Disetujui oleh TUV
FAQ:
1. Kapan saya bisa mendapatkan kutipan?
Dalam waktu 24 jam setelah mendapatkan pertanyaan, jika Anda sangat mendesak untuk mendapatkan harga, silakan hubungi kami untuk memberikan spesifikasi lengkap tentang kabel.harga akan segera dihitung.
2. Berapa lama tentang pengiriman?
Biasanya dalam waktu 3-4 hari kerja setelah pembayaran, terutama sesuai dengan kuantitas.
3. Apa syarat pembayaran Anda?
Kami menerima T/T (transfer bank), L/C
4. Apakah Anda menerima pesanan yang disesuaikan?
Ya, kami melakukannya.
5. Apakah Anda menawarkan OEM & ODM?
Ya.OEM & ODM tersedia.
