Kabel Surya 30A Insulasi Ganda Tahan UV

Rincian Produk

Tempat asal: Cina

Nama merek: Pntech

Sertifikasi: TUV/CE/ISO9001

Nomor model: DC-DC

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: Negotiation

Kemasan rincian: 100 set / polybag 500 set / karton 39x39x22 cm

Waktu pengiriman: 3-10 hari

Syarat-syarat pembayaran: L / C, T / T, Western Union

Menyediakan kemampuan: 5000 pasang per hari

Dapatkan Harga Terbaik
Hubungi sekarang
Spesifikasi
Menyorot:

30A Kabel Surya

,

Kabel Surya Tembaga Kaleng

Nama Produk:
PV Kabel Surya
Konduktor kabel:
TEMBAGA TINNED
Tingkat perlindungan:
IP67
Nilai saat ini::
30A
Hubungi Perlawanan:
≤5mΩ
Warna:
Hitam
Nama Produk:
PV Kabel Surya
Konduktor kabel:
TEMBAGA TINNED
Tingkat perlindungan:
IP67
Nilai saat ini::
30A
Hubungi Perlawanan:
≤5mΩ
Warna:
Hitam
Deskripsi
Kabel Surya 30A Insulasi Ganda Tahan UV



TUV disetujui Kabel UV PV Tahan UV untuk Panel Surya dan Tata Surya



Deskripsi kabel surya



Deskripsi kabel:



Insulasi ganda, kabel ikatan silang berkas elektron untuk pembangkit listrik fotovoltaik.

[Konstruksi]

Konduktor: Kaleng tembaga, menurut VDE 0295 / IEC 60228, Class5

Isolasi: Poliolefin, kopolimer, berkas elektron, ikatan silang

Selubung Luar: Poliolefin copolymer electron-beam cross-linked

Warna sarung: Hitam / Merah



Tipe Menyeberang Untai Konduktor Konduktor Luar Dinilai Dinilai Bobot
bagian rancangan diameter perlawanan diameter tegangan arus
mm² No.x ø (mm) mm Ω / km mm VAC / DC SEBUAH Kg / km
PV-1 * 1,5 mm² 1.5 30x ø 0,25 1.6 13.5 4.8 1000/1800 30 35
PV-1 * 2,5 mm² 2.5 50x ø 0,25 2.0 8.21 5.3 1000/1800 41 50
PV-1 * 4.0 mm² 4.0 56x ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1 * 6.0 mm² 6.0 84x ø 0,3 3.3 3.39 7.1 1000/1800 70 95


Penyambung



Tegangan tingkat: 1000v
Nilai saat ini: 22A (2.5mm2), 30A (4mm2,6mm2)
Tegangan uji: 6KV (50Hz)
Lindungi gelar: IP67 / IP2X
Bahan isolasi: PC / PA / PPO / TPE
Bahan kontak: Tembaga berlapis perak
Suhu Operasional: -40 ° C ~ + 90 ° C
Kelas aman: 2
Kelas api: UL94-V0
Resistensi kontak konektor plug: ≤5mΩ
Kekuatan penyisipan: ≤50N
Menarik kekuatan: ≥50N
Kabel yang cocok: 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10)
Sistem penguncian: Masuk
Nomor produk. DC-DC
Nilai tegangan TUV 1000V DC
Dinilai saat ini 30A
Penampang kabel yang cocok 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
Ukuran terminal Φ4.0mm
Tegangan uji DC 8KV 1 mnt
Tingkat pencemaran 2
Kelas perlindungan Kelas II
Bahan Terminal Tembaga kaleng
Resistensi kontak ≤ 5mΩ
Bahan Isolasi PPC
Peringkat IP IP67 (IEC 60529)
Kekuatan tarik-keluar ≥ 50N
Gaya Penyisipan ≤ 50N
Uji suhu -40ºC ~ + 85ºC
Kelas Api UL94V - 0


Petunjuk perakitan



Selama perakitan sendiri, bagian-bagian dan alat-alat lain yang disebutkan digunakan atau jika instruksi persiapan dan perakitan yang dijelaskan di sini diabaikan maka keselamatan atau kepatuhan dengan data teknis tidak dapat dijamin.

Untuk perlindungan terhadap sengatan listrik, Konektor PV harus diisolasi dari catu daya saat sedang dirakit atau dibongkar

Produk akhir harus memberikan perlindungan dari sengatan listrik

Mencabut kabel di bawah beban: Koneksi steker PV tidak boleh dicabut saat sedang di bawah beban. Mereka dapat ditempatkan dalam keadaan tanpa beban dengan mematikan konverter DC / AC atau memutus interrupter sirkuit AC. Menancapkan dan melepas kabel saat di bawah tegangan diizinkan

Konektor yang terputus harus dilindungi dari kotoran dan air dengan tutup penyegelan.

Komponen yang terpasang adalah IP67 kedap air


Keuntungan:



• Perakitan diajukan sederhana, cepat, aman dan efektif
• Mengembangkan secara mandiri, desain inovatif, memiliki hak kekayaan intelektual independen, adaptif terhadap konektor secara langsung
• Daya tahan mekanik yang tinggi
• Arus dan tegangan tinggi: 30A, 1000VDC
• Resistansi transisi yang rendah
• Disain inovatif, tahan air, tahan debu: IP68
• Bahan plastik yang sangat baik, UL 94-V0, kisaran suhu yang luas: -40 ° c hingga 90 ° c, tahan cuaca dan UV untuk aplikasi luar ruangan yang lama
• Disetujui oleh TUV

Faq:


1. Kapan saya bisa mendapatkan kutipan?
Dalam 24 jam setelah mendapatkan pertanyaan, jika Anda sangat mendesak untuk mendapatkan harga, silakan hubungi kami untuk memberikan spesifikasi lengkap tentang kabel.harga akan dihitung segera.
2. Berapa lama tentang pengiriman?
Biasanya dalam waktu 3-4 hari kerja setelah pembayaran, terutama sesuai dengan kuantitas.
3. Apa ketentuan pembayaran Anda?
Kami menerima T / T (transfer bank), L / C
4. Apakah Anda menerima pesanan khusus?
Ya, benar.
5. Apakah Anda menawarkan oem & odm?
Iya.OEM & ODM tersedia.

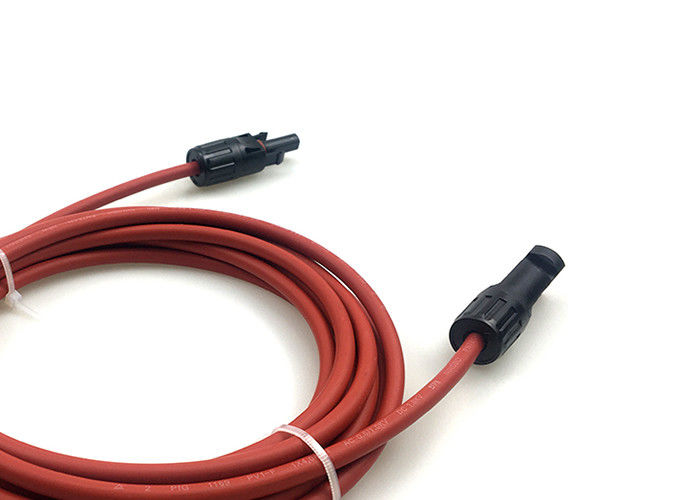

Gambar Kabel Surya PV



Kabel Surya 30A Insulasi Ganda Tahan UV 0
