Kabel UV Surya Bertahan UV, Kabel DC DC 16mm²
Kabel PV surya 16mm2 tahan UV ganda terisolasi TUV EN50618 untuk sistem surya
DIN EN 50618
Kinerja tahan api: IEC 60332-1
Emisi asap rendah: EN/IEC 61034-2
Bebas halogen sesuai dengan EN 50525-1, Lampiran B
Korosivitas gas rendah sesuai dengan EN 50267-2-2, IEC 60754-2
Karakter Teknis Kabel DC Surya PV:
Tegangan kerja: AC: 600/1000V DC: 900/1800V
Tegangan Maksimum: 1.8KV
Tegangan Uji: 6.5kV AC
Suhu Kerja: -40-90 o C
Radius Tekuk:
Tetap: 4 x diameter keseluruhan
Fleksibel: 5 x diameter keseluruhan
Suhu konduktor maks.: 120o C
Suhu konduktor maks. hubung singkat: 250°C
Resistansi isolasi: 10 MΩ x km
16mm2Aplikasi Kabel Daya Surya DC
Kabel ini dirancang untuk menghubungkan komponen sistem fotovoltaik di dalam dan di luar
bangunan dan peralatan dengan persyaratan mekanis tinggi dan cuaca ekstrem
kondisi.
Standar Kabel Daya Surya DC PV
DIN EN 50618
Kinerja tahan api: IEC 60332-1
Emisi asap rendah: EN/IEC 61034-2
Bebas halogen sesuai dengan EN 50525-1, Lampiran B
Korosivitas gas rendah sesuai dengan EN 50267-2-2, IEC 60754-2
| Tipe |
Penampang |
Desain Untaian |
Diameter Konduktor |
Resistansi Konduktor |
Diameter Luar |
Tegangan Terukur |
Arus Terukur |
| H1Z2Z2-K 1x16mm2 |
16mm2 |
120x φ0.4mm |
5.2mm |
1.24 Ω/km |
9.2mm |
1500VDC |
132A |
Fitur:
1) Bahan yang dihubungkan silang dengan berkas elektron tidak meleleh atau mengalir, bahkan pada suhu tinggi, tahan tinggi terhadap panas, dingin, abrasi, tahan UV, ozon, dan hidrolisis.
2) Kabel ini menyediakan sarana untuk menghubungkan panel fotovoltaik (PV) dan dari panel ke inverter.
3) Mereka beroperasi pada tegangan DC dan memberikan umur panjang dalam kondisi terpapar.
| Nama |
Kabel PV |
| Deskripsi produk |
Banyak digunakan dalam instalasi surya di dalam dan di luar ruangan, instalasi listrik, di dalam dan di luar ruangan, area yang rawan ledakan, pabrik, industri dan pertanian. |
| Fitur produk |
Asap rendah tanpa halogen, dingin yang baik, tahan ultraviolet, ozon - tahan dan tahan cuaca. |
| Tahan api, tahan potong dan tahan penetrasi. |
| Tingkat perlindungan kabel tingkat Ⅱ. |
| Dengan radiasi kabel fotovoltaik 150 ℃ sebagai bahan isolasi, tahan api bebas halogen adalah bebas halogen, resin tipis hengjing polietilen yang dimodifikasi tidak beracun sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, hilangkan agen asap, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. |
| Sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. |
| Listrik |
1. Resistansi dc: kabel jadi pada 20 ℃ inti kawat konduktif resistansi dc tidak lebih besar dari 5.09 Ω/km |
| 2. Resistansi isolasi: resistansi isolasi kabel jadi pada 20 ℃ tidak boleh kurang dari 1014 Ω. Cm, resistansi isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω. Cm |
| 3. Resistansi permukaan selubung: resistansi permukaan selubung kabel jadi tidak boleh kurang dari 109 Ω. |
| Struktur kabel |
Konduktor: kawat tembaga berlapis timah 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 18, 16 dan 14, 12, 10, 8, 6, 4, 2 mm ^ 2 kawat PV |
| Isolasi: > 0.5mm tebal dengan bahan asap rendah dan halogen, dan memenuhi batas yang ditentukan pelanggan. |
| Selubung: ketebalan bahan bebas asap dan halogen > 0.5mm. |
| Parameter terperinci |
Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
| Suhu tertinggi konduktor: 120 ℃ (izinkan 5 s dalam suhu hubung singkat 200 ℃) |
| Tegangan terbatas: AC0.6/1kv dc1.8kv. |
FAQ:
1. Kapan saya bisa mendapatkan penawaran?
Dalam waktu 24 jam setelah mendapatkan pertanyaan, jika Anda sangat mendesak untuk mendapatkan harga, silakan
hubungi kami untuk memberikan spesifikasi lengkap tentang kabel. harga akan segera dihitung.
2. Berapa lama tentang pengiriman?
Biasanya dalam 3-4 hari kerja setelah pembayaran, terutama sesuai dengan kuantitas.
3. Apa syarat pembayaran Anda?
Kami menerima T/T (transfer bank), L/C
4. Apakah Anda menerima pesanan yang disesuaikan?
Ya, kami melakukannya.
5. Apakah Anda menawarkan OEM & ODM?
Ya. OEM & ODM tersedia.

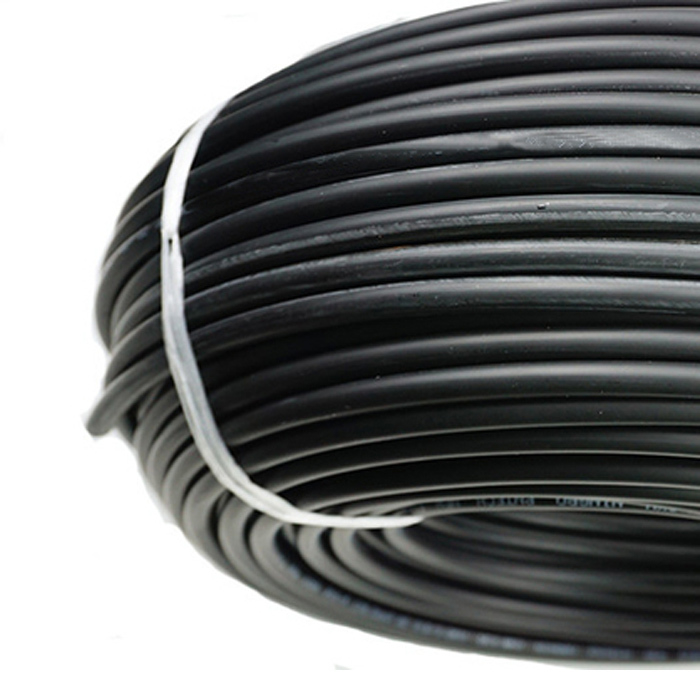

Gambar dari 16mm² Surya Kabel PV
