TUV Certified 1 Core Solar Photovoltaic Cable 10mm2 Penetrasi Tahan
Kabel Surya TUV 10mm2 Bahan Konduktor Tembaga dan Bahan Isolasi XLPE
Kabel surya tembaga kalengan PV1-F 10mm2
(1) Konduktor: Tembaga lunak kalengan
(2) Isolasi: 120°C XLPE, hitam
(3) Jaket: 120°C XLPE, hitam atau merah
Penandaan:
TüV 2 PfG 1169 PV1-F 1×10mm2 AC 0.6/1.0KV DC 1.8KV NINGBO NEW ENERGY CO.,LTD.
| Tipe |
Penampang |
Desain Untaian |
Diameter Konduktor |
Resistansi Konduktor |
Diameter Luar |
Tegangan Terukur |
Arus Terukur |
| PV-1x10mm2 |
10mm2 |
80x φ0.4mm |
4.4mm |
1.95 Ω/km |
8.5mm |
1800VDC |
98A |
Deskripsi Kabel Tahan Api:
A. Aplikasi: Isolasi ganda, kabel yang dihubungkan silang dengan berkas elektron untuk pembangkit listrik fotovoltaik.
Konstruksi: Tembaga kalengan, sesuai dengan VDE0295/IEC60228, Kelas 5
B. Properti/Standar Material:
1. Kinerja tahan api: IEC60332-1.
2. Emisi asap: IEC61034; EN50268-2
3. Beban api rendah: DIN51900
4. Persetujuan: TUV2PfG 1169/08.2007 PV1-F.
5. Standar Aplikasi: UNE211 23; UNE20.460-5-52, UTE C 32-502
Aplikasi:
Diterapkan pada panel surya untuk pembangkit listrik dan komponen terkait dari kabel, koneksi, sangat cocok untuk luar ruangan. Tahan terhadap sinar matahari, anti-penuaan, Menggunakan bahan tahan api bebas halogen asap rendah, kelas yang lebih tinggi, lebih aman.
| Nama |
Kabel PV |
| Deskripsi produk |
Banyak digunakan dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, area rawan ledakan, pabrik, industri dan pertanian. |
| Fitur produk |
Asap rendah tanpa halogen, dingin yang baik, tahan ultraviolet, ozon - tahan dan tahan cuaca. |
| Tahan api, tahan potong dan tahan penetrasi. |
| Tingkat perlindungan kabel tingkat Ⅱ. |
| Dengan radiasi kabel fotovoltaik 150 ℃ sebagai bahan isolasi, tahan api bebas halogen adalah bebas halogen, resin tipis polietilen hengjing yang dimodifikasi tidak beracun sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, hilangkan agen asap, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. |
| Sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. |
| Listrik |
1. Resistansi dc: kabel jadi pada 20 ℃ inti kawat konduktif resistansi dc tidak lebih besar dari 5.09 Ω/km |
| 2. Resistansi isolasi: resistansi isolasi kabel jadi pada 20 ℃ tidak boleh kurang dari 1014 Ω. Cm, resistansi isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω. Cm |
| 3. Resistansi permukaan selubung: resistansi permukaan selubung kabel jadi tidak boleh kurang dari 109 Ω. |
| Struktur kabel |
Konduktor: kawat tembaga kalengan 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 dan 10, 6, 4, 2 mm ^ 2 kawat PV |
| Isolasi: > 0.5mm tebal dengan bahan asap rendah dan halogen, dan memenuhi batas yang ditentukan pelanggan. |
| Selubung: ketebalan bahan bebas asap dan halogen rendah > 0.5mm. |
| Parameter terperinci |
Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
| Suhu tertinggi konduktor: 120 ℃ (izinkan 5 s dalam suhu hubung singkat 200 ℃) |
| Tegangan terbatas: AC0.6/1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 2.5mm2, 4mm2, 6mm2 dan 16mm2, serta inti ganda,
silakan berkonsultasi dengan saya secara langsung jika perlu)

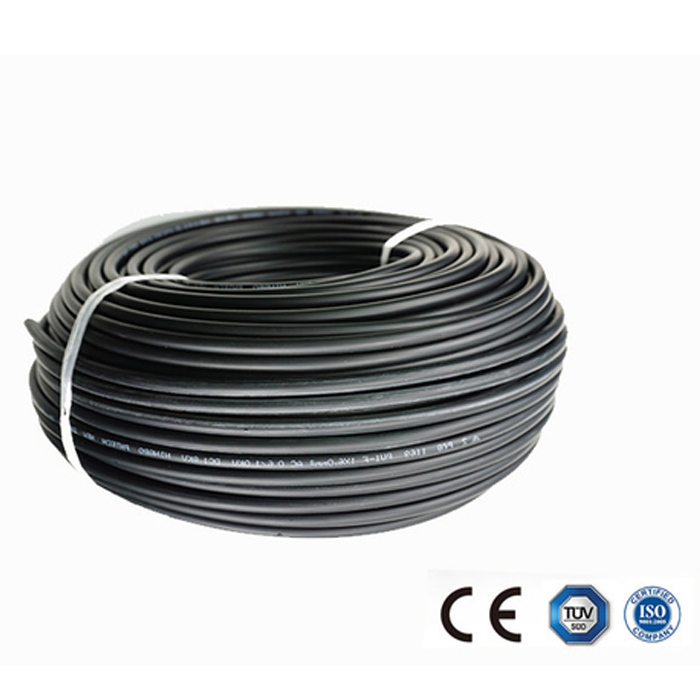

Gambar Kabel Surya 10mm2
