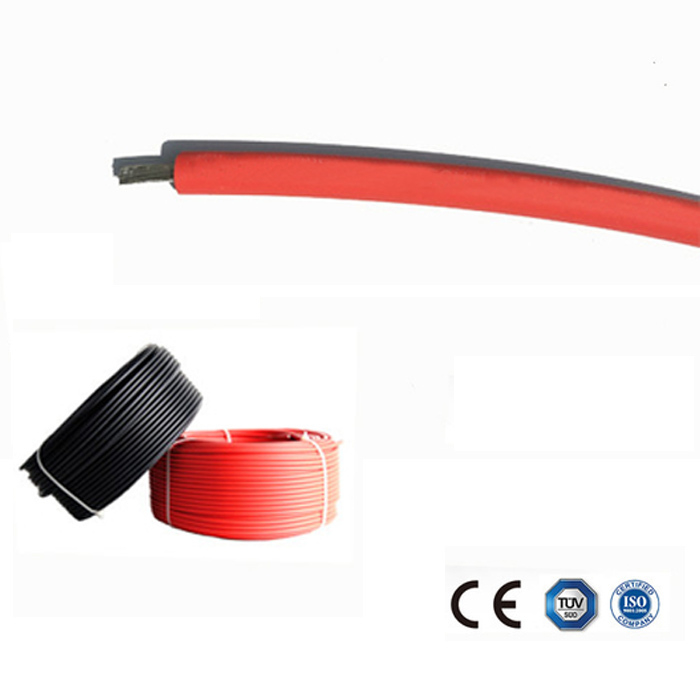

Kabel Sistem Tata Surya Non Beracun 10mm2 Tahan Deformasi Pada Suhu Tinggi
XLPE TUV 2 pfg 1169 08.07 Kabel tenaga surya 10mm2 tembaga kaleng untuk sistem surya
Kabel tenaga surya tembaga kaleng PV1-F 10mm2
2 PfG 1169/08.2007 mencakup kabel fleksibel inti tunggal (kabel) yang digunakan di sisi DC dari sistem fotovoltaik yang maksimum tegangan DC yang diizinkan adalah 1,8kV ((line to line, non ground system).Produk ini berlaku untuk lingkungan yang tingkat keamanannya berada di bawah Kelas II,dan bisa digunakan secara paralel.
| Jenis |
Potongan silang |
Desain Untaian |
Diameter Konduktor |
Resistensi Konduktor |
Diameter luar |
Tegangan nominal |
Listrik nominal |
| PV-1x10mm2 |
10mm2 |
80 x φ0,4 mm |
4.4mm |
10,95 Ω/km |
7.2mm |
1800VDC |
98A |
Deskripsi kabel tahan api:
A. Aplikasi:Isolasi ganda,kabel silang sinar elektron untuk pembangkit listrik fotovoltaik.
Konstruksi:Tembaga kaleng,sesuai VDE0295/IEC60228,Kelas5
B. Sifat/standar material:
1Kinerja tahan api:IEC60332-1.
2. Emisi asap:IEC61034; EN50268-2
3. beban api rendah:DIN51900
4. Persetujuan:TUV2PfG 1169/08.2007 PV1-F.
5. Standar Aplikasi:UNE211 23; UNE20.460-5-52, UTE C 32-502
Aplikasi:
Terapikan pada panel surya untuk pembangkit listrik dan komponen terkait kabel, koneksi, terutama cocok untuk di luar ruangan.Menggunakan bahan tahan api bebas halogen dengan asap rendah, tingkat yang lebih tinggi, lebih aman.
| Nama |
Kabel PV |
| Deskripsi produk |
Digunakan secara luas dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, daerah rentan terhadap ledakan, pabrik, industri dan pertanian. |
| Fitur produk |
Asap rendah tanpa halogen, dingin yang baik, ultraviolet, tahan ozon dan tahan cuaca. |
| Flame retardant, ketahanan memotong dan ketahanan penetrasi. |
| Tingkat perlindungan kabel tingkat II. |
| Dengan radiasi kabel fotovoltaik 150 °C sebagai bahan isolasi, tahan api bebas halogen adalah resin hengjing tipis polietilena yang tidak beracun dan bebas halogen sebagai bahan baku utama,Tambahkan halogen bebas, tidak beracun, tahan api, penstabil panas, menghilangkan asap agen, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. |
| Itu sesuai dengan ROHS, dan ketahanan isolasi kecil setelah tenggelam. |
| Listrik |
1. resistensi DC: kabel selesai pada 20 ° C tahan DC inti kawat konduktif tidak lebih dari 5,09 Ω / km |
| 2. ketahanan isolasi: ketahanan isolasi selesai kabel pada 20 ° C harus tidak kurang dari 1014 Ω. Cm, ketahanan isolasi kabel selesai pada 90 ° C tidak kurang dari 1011 Ω. |
| 3Resistensi permukaan lapisan: resistensi permukaan lapisan kabel yang selesai harus tidak kurang dari 109 Ω. |
| Struktur kabel |
Konduktor: kawat tembaga kaleng 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 dan 10, 6, 4, 2 mm ^ 2 kabel PV |
| Isolasi: > 0,5 mm tebal dengan bahan asap rendah dan halogen, dan memenuhi batas yang ditentukan oleh pelanggan. |
| Lembar: tebal bahan bebas asap dan halogen rendah > 0,5 mm. |
| Parameter rinci |
Suhu lingkungan: - 40 °C ~ + 90 °C |
| Suhu tertinggi konduktor: 120 °C (diizinkan 5 s pada suhu 200 °C) |
| Tegangan terbatas: AC0,6/1kv dc1,8kv. |
(Kami juga memproduksi inti tunggal 2,5mm2, 4mm2, 6mm2 dan 16mm2, serta inti ganda,
silakan hubungi saya secara langsung jika perlu)
Gambar Kabel Listrik Surya 10mm2
