Sistem Tenaga Surya PV Kabel Flame Retardant Tahan Abrasi Yang Sangat Baik
Kabel PV Surya Berinsulasi Ganda 2.5mm2 TUV 2pfg 1169 Disetujui untuk Sistem Tenaga
Kabel pv surya PV1-F 2PFG 1169 2.5mm2
1. Konstruksi: Tembaga kalengan, isolasi XLPE, selubung luar XLPE.
2. Tegangan Uji: 6500V, 5 menit; tegangan terukur: 1000/1800V DC.
3. Bebas halogen dan asap rendah, standar Rohs.
4. Ketahanan UV.
5. Peringkat suhu: -40°C hingga 125°C, tahan dingin.
6. Sertifikasi TUV, TUV2Pfg1169-1.
7. Kabel daya untuk sistem fotovoltaik.
Deskripsi Kabel Tahan Api TUV PV:
A. Aplikasi: Isolasi ganda, kabel yang dihubungkan silang dengan berkas elektron untuk pembangkit listrik fotovoltaik.
Konstruksi: Tembaga kalengan, sesuai dengan VDE0295/IEC60228, Kelas 5
B. Sifat/Standar Material:
1. Kinerja tahan api: IEC60332-1.
2. Emisi asap: IEC61034; EN50268-2
3. Beban api rendah: DIN51900
4. Persetujuan: TUV2PfG 1169/08.2007 PV1-F.
5. Standar Aplikasi: UNE211 23; UNE20.460-5-52, UTE C 32-502
Aplikasi :
Diterapkan pada panel surya untuk pembangkit listrik dan komponen terkait dari kabel, koneksi, sangat cocok untuk luar ruangan. Tahan terhadap sinar matahari, anti-penuaan, Menggunakan bahan tahan api bebas halogen asap rendah, kelas yang lebih tinggi, lebih aman.
| Tipe |
Penampang |
Desain Untaian |
Diameter Konduktor |
Resistansi Konduktor |
Diameter Luar |
Tegangan Terukur |
Arus Terukur |
| PV-1x2.5mm2 |
2.5mm2 |
50x φ0.25mm |
2.0mm |
8.21 Ω/km |
4.9mm |
1800VDC |
50A |
| Nama |
Kabel PV |
| Deskripsi produk |
Banyak digunakan dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, area rawan ledakan, pabrik, industri dan pertanian. |
| Fitur produk |
Asap rendah tanpa halogen, dingin yang baik, tahan ultraviolet, ozon - dan tahan cuaca. |
| Tahan api, tahan potong dan tahan penetrasi. |
| Tingkat perlindungan kabel Ⅱ level. |
| Dengan radiasi kabel fotovoltaik 150 ℃ sebagai bahan isolasi, tahan api bebas halogen adalah bebas halogen, resin tipis hengjing polietilen yang dimodifikasi tidak beracun sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, hilangkan agen asap, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. |
| Sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. |
| Listrik |
1. Resistansi dc: kabel jadi pada 20 ℃ resistansi dc inti kawat konduktif tidak lebih besar dari 5.09 Ω/km |
| 2. Resistansi isolasi: resistansi isolasi kabel jadi pada 20 ℃ tidak boleh kurang dari 1014 Ω. Cm, resistansi isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω. Cm |
| 3. Resistansi permukaan selubung: resistansi permukaan selubung kabel jadi tidak boleh kurang dari 109 Ω. |
| Struktur kabel |
Konduktor: kawat tembaga kalengan 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 dan 10, 6, 4, 2 mm ^ 2 kawat PV |
| Isolasi: > 0.5mm tebal dengan bahan asap rendah dan halogen, dan memenuhi batas yang ditentukan pelanggan. |
| Selubung: ketebalan bahan bebas asap dan halogen rendah > 0.5mm. |
| Parameter terperinci |
Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
| Suhu tertinggi konduktor: 120 ℃ (izinkan 5 s dalam suhu hubung singkat 200 ℃) |
| Tegangan terbatas: AC0.6/1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 4mm2, 6mm2 10mm2 dan 16mm2, serta inti ganda,
silakan berkonsultasi dengan saya secara langsung jika perlu)

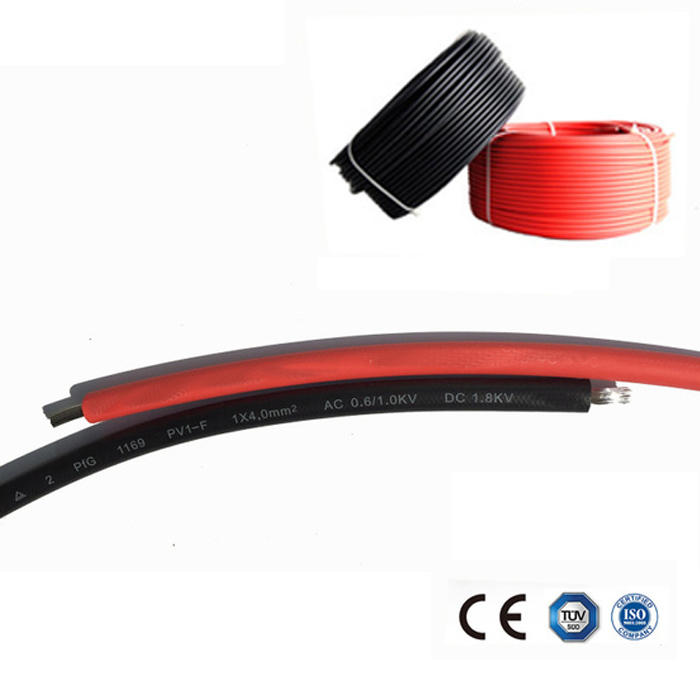

Gambar Kabel PV Surya 2.5mm
