Kabel Ozon Tahan 4mm Persyaratan Ruang Rendah Perlawanan Tinggi Terhadap Panas
Kabel PV surya listrik 4mm inti tunggal TUV EN50618, tahan UV berinsulasi XLPE
Karakteristik umum:
Kabel terbuat dari isolasi dan lapisan yang dihubungkan silang dengan berkas elektron; tahan tinggi terhadap panas, dingin, minyak, abrasi, ozon,
UV dan cuaca; dengan reaksi yang ditingkatkan jika terjadi kebakaran. asap rendah, bebas halogen, bebas api,
tahan api; fleksibel, mudah dikupas, membutuhkan ruang yang sangat sedikit, sangat,
kuat secara mekanis, umur pakai sangat panjang.
Konstruksi
1. Peringkat: Tegangan: 600/1000V Suhu: -40°C-- 90°C
2. Deskripsi:
(1) Konduktor: Tembaga kalengan yang dianil
(2) Isolasi: 90°C XLPE, hitam
(3) Jaket: 90°C XLPE, hitam atau merah
3. Penandaan:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 DC 1.5 KV NINGBO NEW ENERGY CO.,LTD
| Nama: Kabel surya inti tunggal |
Konduktor: Kawat tembaga kalengan |
| Standar eksekutif: EN 50618 |
Isolasi: Poliolefin yang dihubungkan silang dengan iradiasi bebas halogen asap rendah |
| Model: H1Z2Z2-K |
Jaket: Poliolefin yang dihubungkan silang dengan iradiasi bebas halogen asap rendah |
| Spesifikasi kabel: 2.5/4/6/10/16/25/35mm² |
Tegangan Terukur: 1500V |
| Suhu sekitar: -40~90ºC |
Tegangan Pengujian: 6.5KV |
| Suhu kabel: -40~120ºC |
Ketahanan cuaca: Pemblokiran UV |
| Suhu hubung singkat: 250ºC |
Masa pakai:>25 tahun |
| Jari-jari tekuk:>4×Ø(Ø6×Ø(Ø≥8mm) |
Warna: Hitam, Merah |
Aplikasi
Konduktor tunggal, kawat fotovoltaik tahan sinar matahari berperingkat 90°C basah atau 105°C kering 2000V untuk pengkabelan interkoneksi sistem tenaga fotovoltaik yang diarde dan tidak diarde seperti yang dijelaskan dalam Bagian 690.31(A) dan bagian lain yang berlaku dari National Electrical Code (NEC), NFPA 70
Pilihan:
Garis ID fase berwarna tersedia berdasarkan permintaan
Multiplexing tersedia berdasarkan permintaan
Fitur:
Berperingkat 90°C basah dan kering
Tahan deformasi pada suhu tinggi
Ketahanan kelembaban yang sangat baik,
Sifat listrik yang stabil pada rentang suhu yang luas
Ketahanan yang sangat baik terhadap potongan remuk dan kompresi
Tahan terhadap sebagian besar minyak dan bahan kimia
Tahan UV/sinar matahari
Memenuhi uji tekuk dingin pada -40°C
| Nama Produk |
Kabel Surya Standar TUV |
| Model NO. |
H1Z2Z2-K 1x 4mm2 |
| Tegangan |
Kabel Tegangan Tinggi |
| Bahan Isolasi |
XLPE |
| Bentuk Material |
Kawat Bulat |
| Sertifikasi |
ROSH, CE, TUV |
| Standar |
TUV EN50618 |
| Inti |
1 Inti |
| Paket Transportasi |
Drum Besi-Kayu, Drum Besi |
| Aplikasi |
Konstruksi, Bawah Tanah, Industri, Pembangkit Listrik |
| Bahan Selubung |
XLPE |
| Bahan Inti Kawat |
Tembaga Kalengan |
| Penampang |
4mm2 |
| Nama |
Kabel PV |
| Deskripsi produk |
Banyak digunakan dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, area rawan ledakan, pabrik, industri dan pertanian. |
| Fitur produk |
Asap rendah tanpa halogen, dingin yang baik, tahan ultraviolet, ozon - dan tahan cuaca. |
| Tahan api, tahan potong dan tahan penetrasi. |
| Tingkat perlindungan kabel tingkat Ⅱ. |
| Dengan radiasi kabel fotovoltaik 150 ℃ sebagai bahan isolasi, tahan api bebas halogen adalah resin tipis hengjing polietilen yang dimodifikasi bebas halogen, tidak beracun sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, hilangkan agen asap, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. |
| Sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. |
| Listrik |
1. Resistansi dc: kabel jadi pada 20 ℃ resistansi dc inti kawat konduktif tidak lebih besar dari 5.09 Ω/km |
| 2. Resistansi isolasi: resistansi isolasi kabel jadi pada 20 ℃ tidak boleh kurang dari 1014 Ω. Cm, resistansi isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω. Cm |
| 3. Resistansi permukaan selubung: resistansi permukaan selubung kabel jadi tidak boleh kurang dari 109 Ω. |
| Struktur kabel |
Konduktor: kawat tembaga kalengan 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 dan 10, 6, 4, 2 mm ^ 2 kawat PV |
| Isolasi: > 0.5mm tebal dengan bahan asap rendah dan halogen, dan memenuhi batas yang ditentukan pelanggan. |
| Selubung: ketebalan bahan bebas asap dan halogen > 0.5mm. |
| Parameter terperinci |
Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
| Suhu konduktor tertinggi: 120 ℃ (izinkan 5 s dalam suhu hubung singkat 200 ℃) |
| Tegangan terbatas: AC0.6/1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 2.5mm2, 6mm2, 10mm2 dan 16mm2, serta inti ganda,
silakan berkonsultasi dengan saya secara langsung jika perlu)

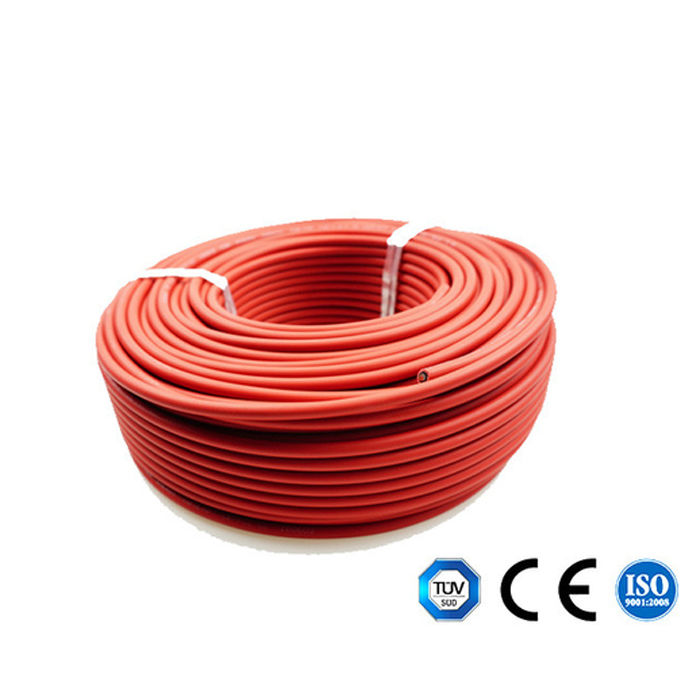

Gambar Kabel PV Surya 4mm2
