Rincian Produk
Tempat asal: Cina
Nama merek: Pntech
Sertifikasi: TUV/CE/ISO9001
Nomor model: H1Z2Z2-K 1x4mm2
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 100 m / roll
Harga: Negotiation
Kemasan rincian: 100 m / roll 250 m / roll, dua gulungan per karton, ukuran karton: 42 * 42 * 22 cm Juga bungkus sesu
Waktu pengiriman: 3-7days
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 70000m per hari
Nama Produk: |
Kabel surya XLPE 4mm2 DC |
ARUS: |
55A |
Bahan isolasi: |
XLPE |
Struktur: |
56 / 0.3mm |
Bahan konduktor: |
Tembaga kaleng yang terdampar |
OD kabel: |
5.7mm |
perlawanan: |
≤5.09 （Ω / KM） |
Nilai tegangan: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
Warna: |
Hitam / merah |
Kisaran suhu: |
-40 ℃ ～ + 90 ℃ |
Nama Produk: |
Kabel surya XLPE 4mm2 DC |
ARUS: |
55A |
Bahan isolasi: |
XLPE |
Struktur: |
56 / 0.3mm |
Bahan konduktor: |
Tembaga kaleng yang terdampar |
OD kabel: |
5.7mm |
perlawanan: |
≤5.09 （Ω / KM） |
Nilai tegangan: |
AC Uo / U0.6 ~ 1.0KV, DC1.5KV |
Warna: |
Hitam / merah |
Kisaran suhu: |
-40 ℃ ～ + 90 ℃ |
TUV EN50618 12AWG 4mm2 1.5KV DC XLPE kabel surya isolasi ganda tahan UV
Konstruksi
(1) Konduktor: Tembaga anil kaleng
(2) Isolasi: 120 ° C XLPE, hitam
(3) Jaket: 120 ° C XLPE, hitam atau merah
1. Tegangan Nominal: U0 / U = 600 / 1000V AC, 1000 / 1800V DC;
2. Tegangan Uji: 6500V, 50Hz, 5Min.
3. Rating Suhu: 45oC hingga + 125oC, -40oF hingga + 257oF, Suhu sekitar: 25 tahun (TUV) -40oC hingga + 90oC, -40oF hingga + 194oF, Max. Suhu sirkuit pendek: 280oC, + 536oF.
4. Bending Radius: Instalasi tetap> 4X Terkadang dipindahkan> 5X
| Tipe | Persilangan | Desain Untai | Diameter konduktor | Resistensi Konduktor | Diameter luar | Nilai Tegangan | Nilai saat ini |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.3mm | 2.6mm | 5,09 Ω / km | 5.7mm | 1500VDC | 55A |
Aplikasi
Kawat fotovoltaik tunggal konduktor, tahan sinar matahari, diberi peringkat 90 ° C basah atau kering 105 ° C 2000V untuk kabel interkoneksi sistem tenaga fotovoltaik yang dibumikan dan tidak dibumikan seperti dijelaskan dalam Bagian 690.31 (A) dan bagian lain yang berlaku dari Kode Kelistrikan Nasional (NEC) , NFPA 70
Pilihan:
Strip ID fase berwarna tersedia berdasarkan permintaan
Multi-plexing tersedia berdasarkan permintaan
Fitur:
Dinilai 90 ° C basah dan kering
Tahan deformasi pada suhu tinggi
Tahan kelembaban yang sangat baik,
Sifat listrik yang stabil pada rentang suhu yang luas
Sangat tahan terhadap himpitan dan pengurangan kompresi
Tahan terhadap sebagian besar minyak dan bahan kimia
UV / tahan sinar matahari
Memenuhi uji tikungan dingin pada -40 ° C
| nama Produk | Kabel Surya Standar TUV |
| Model nomor. | H1Z2Z2-K 1x 4mm2 |
| Tegangan | Kabel Tegangan Tinggi |
| Bahan isolasi | XLPE |
| Bentuk bahan | Kawat Bulat |
| Sertifikasi | ROSH, CE, TUV |
| Standar | TUV EN50618 |
| Core | 1 Inti |
| Paket Transportasi | Drum Besi-Kayu, Drum Besi |
| Aplikasi | Konstruksi, Bawah Tanah, Industri, Pembangkit Listrik |
| Bahan Sarung | XLPE |
| Bahan Inti Kawat | Tembaga kaleng |
| Persilangan | 4mm2 |
| Nama | Kabel PV |
| Deskripsi produk | Banyak digunakan dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, daerah rawan ledakan, pabrik, industri dan industri pertanian. |
| Fitur Produk | Asap rendah tanpa halogen, dingin, ultraviolet, tahan ozon, dan tahan cuaca. |
| Flame retardant, cutting resistance dan resistance penetrasi. | |
| Level perlindungan kabel Ⅱ level. | |
| Dengan 150 ℃ radiasi kabel fotovoltaik sebagai bahan insulasi, flame retardant bebas halogen bebas halogen, resin hengjing tipis yang dimodifikasi polyethylene tipis sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, menghilangkan asap agen, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. | |
| Ini sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. | |
| Kelistrikan | 1. Resistansi dc: kabel jadi pada 20 ℃ resistansi inti kawat konduktif tidak lebih besar dari 5,09 Ω / km |
| 2. Resistansi isolasi: resistansi isolasi selesai kabel pada 20 ℃ seharusnya tidak kurang dari 1014 Ω.Cm, ketahanan isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω.Cm | |
| 3. Resistensi permukaan selubung: resistansi permukaan selubung kabel yang telah selesai tidak boleh kurang dari 109 Ω. | |
| Struktur kabel | Konduktor: kawat tembaga kaleng 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| Kawat PV 25, 16 dan 10, 6, 4, 2 mm ^ 2 | |
| Isolasi:> 0,5mm tebal dengan asap rendah dan bahan halogen, dan memenuhi batas yang ditentukan pelanggan. | |
| Selubung: asap rendah dan ketebalan bahan bebas halogen> 0,5mm. | |
| Parameter terperinci | Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
| Suhu tertinggi dari konduktor: 120 ℃ (memungkinkan 5 s dalam suhu hubung pendek 200 ℃) | |
| Tegangan terbatas: AC0.6 / 1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 2.5mm2, 6mm2, 10mm2 dan 16mm2, serta dual core,
silakan berkonsultasi dengan saya secara langsung jika perlu)

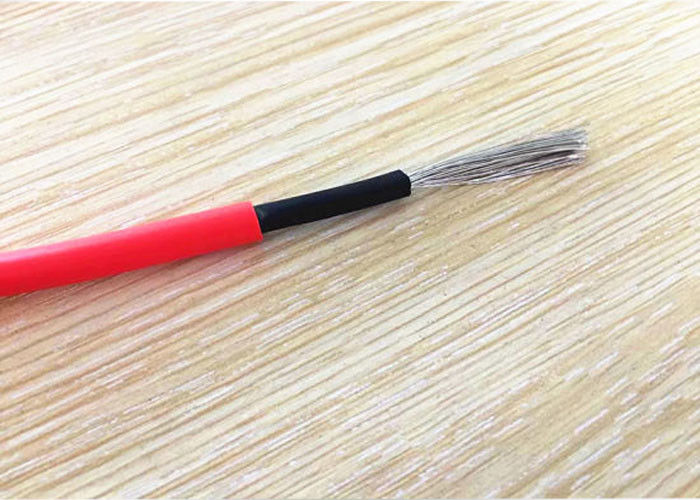

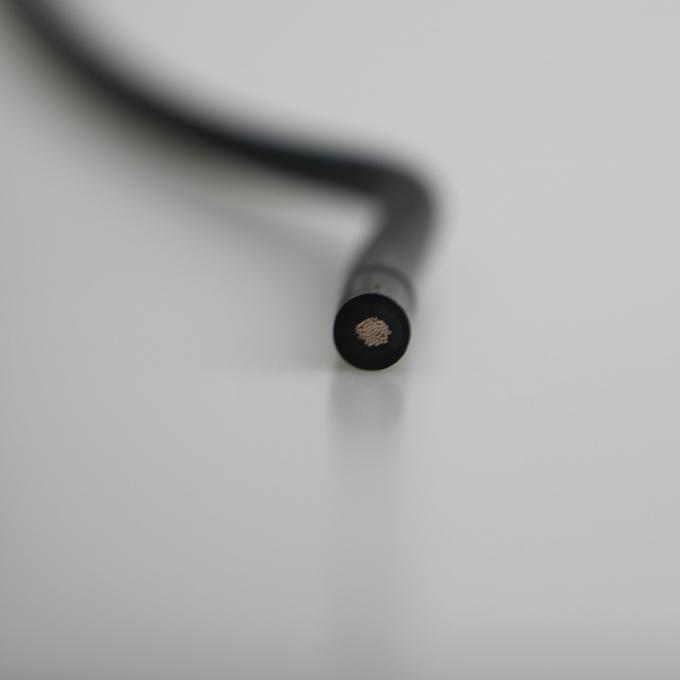

Gambar Kabel surya XLPE 4mm2 DC
