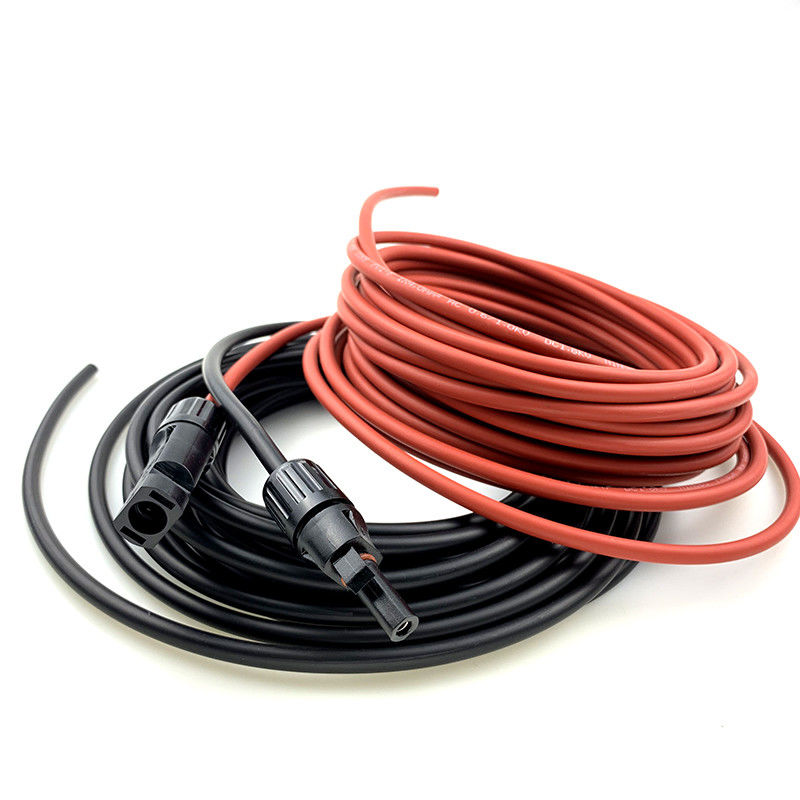

Kabel Koneksi Modul Surya ke Pengontrol Pengisian Daya Surya Kabel Harness 4mm2
20 m 4mm² Kabel Koneksi Profesional Modul Surya ke Harness Kabel Pengontrol Pengisian Daya Surya
56/.285 (4.0mm2) Tembaga Annealed Berlapis Timah
Berinsulasi XLPE. Inti 0.6/1KV.
Kabel SURYA 630/1000Vdc dilapisi dengan XLPO
Tembaga Bebas Oksigen. RoHS Compliant XLPO
| Tipe |
Silang |
Untai |
Konduktor |
Konduktor |
Luar |
Nilai |
Nilai |
Berat |
| bagian |
desain |
diameter |
resistansi |
diameter |
tegangan |
arus |
| mm² |
No.x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1.5 mm² |
1.5 |
30x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2.5 mm² |
2.5 |
50x ø 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4.0 mm² |
4.0 |
56x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6.0 mm² |
6.0 |
84x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
Konektor
| Tegangan nilai: |
1000v |
| Arus nilai: |
22A(2.5mm2) , 30A(4mm2,6mm2) |
| Tegangan uji: |
6KV(50Hz) |
| Derajat perlindungan: |
IP67/IP2X |
| Bahan isolasi: |
PC/PA/PPO/TPE |
| Bahan kontak: |
Tembaga berlapis perak |
| Suhu pengoperasian: |
-40°C~+90°C |
| Kelas aman: |
2 |
| Kelas api: |
UL94-V0 |
| Resistansi kontak konektor steker: |
≤5mΩ |
| Gaya penyisipan: |
≤50N |
| Gaya penarikan: |
≥50N |
| Kabel yang sesuai: |
2.5mm2/4mm2/6mm2(AWG14/12/10) |
| Sistem penguncian: |
Snap in |
| No. Produk |
DC-DC |
| Tegangan nilai |
TUV 1000V DC |
| Arus nilai |
30A |
| Penampang kabel yang sesuai |
2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| Ukuran terminal |
Φ4.0mm |
| Tegangan uji |
DC 8KV 1min |
| Derajat polusi |
2 |
| Kelas perlindungan |
Kelas II |
| Bahan Terminal |
Tembaga berlapis timah |
| Resistansi kontak |
≤ 5mΩ |
| Bahan Isolasi |
PPC |
| Peringkat IP |
IP67(IEC 60529) |
| Gaya penarikan |
≥ 50N |
| Gaya Penyisipan |
≤ 50N |
| Suhu uji |
-40ºC~ +85ºC |
| Kelas Api |
UL94V - 0 |
Petunjuk Perakitan
Selama perakitan sendiri, bagian dan alat selain yang disebutkan digunakan atau jika petunjuk persiapan dan perakitan yang dijelaskan di sini diabaikan maka baik keselamatan maupun kepatuhan terhadap data teknis tidak dapat dijamin.
Untuk perlindungan terhadap sengatan listrik, Konektor PV harus diisolasi dari catu daya saat dirakit atau dibongkar
Produk akhir harus memberikan perlindungan dari sengatan listrik
Mencabut di bawah beban: Sambungan steker PV tidak boleh dicabut saat berada di bawah beban. Mereka dapat ditempatkan dalam keadaan tanpa beban dengan mematikan konverter DC/AC atau memutus pemutus sirkuit AC. Mencolokkan dan mencabut saat berada di bawah tegangan diperbolehkan
Konektor yang terputus harus dilindungi dari kotoran dan air dengan tutup segel.
Bagian yang dicolokkan kedap air IP67
Keuntungan:
• Perakitan lapangan yang sederhana, cepat, aman, dan efektif
• Kembangkan secara independen, desain inovatif, memiliki hak kekayaan intelektual independen, adaptif ke konektor secara langsung
• Ketahanan mekanik yang tinggi
• Arus dan tegangan tinggi yang dibawa: 30A, 1000VDC
• Resistansi transisi rendah
• Desain tersegel, tahan air, tahan debu yang inovatif: IP68
• Bahan plastik yang sangat baik, UL 94-V0, rentang suhu yang luas: -40°c hingga 90°c, tahan cuaca dan UV untuk aplikasi luar ruangan jangka panjang
• Disetujui oleh TUV
Gambar Kabel Ekstensi Panel Surya 4mm
FAQ:
1. Kapan saya bisa mendapatkan penawaran?
Dalam waktu 24 jam setelah mendapatkan pertanyaan, jika Anda sangat mendesak untuk mendapatkan harga, silakan hubungi kami untuk memberikan spesifikasi lengkap tentang kabel. harga akan segera dihitung.
2. Berapa lama tentang pengiriman?
Biasanya dalam 3-4 hari kerja setelah pembayaran, terutama sesuai dengan kuantitas.
3. Apa syarat pembayaran Anda?
Kami menerima T/T (transfer bank), L/C
4. Apakah Anda menerima pesanan yang disesuaikan?
Ya, kami melakukannya.
5. Apakah Anda menawarkan OEM & ODM?
Ya. OEM & ODM tersedia.
