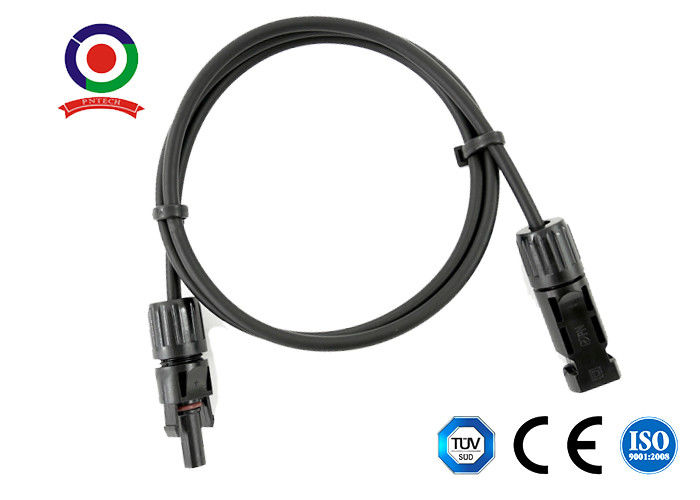

Kabel Ekstensi Panel Surya 1000v Dengan Konektor Pria Ke Wanita Mc4
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama Produk | kabel ekstensi surya 10AWG | Kabel | 10AWG |
---|---|---|---|
Nilai tegangan | 1000VDC | Tingkat perlindungan | IP67 |
Nilai saat ini | 30A | Hubungi Perlawanan | ≤5mΩ |
Menyorot | Kabel ekstensi 1000v mc4,kabel ekstensi panel surya 1000v,kabel ekstensi panel surya dengan konektor mc4 pria ke wanita |
1000V Kabel Ekstensi Surya Disesuaikan dengan Konektor Tahan Air DC Pria Wanita
Deskripsi
Jangan merasa sedih jika Anda bingung dengan kabel ekstensi surya.Jika Anda belum pernah bekerja dengan modul surya sebelumnya, mereka bisa sedikit mengintimidasi.Pertama-tama, harganya mahal.Tidak ada yang mau membeli kabel yang mahal dan kemudian mengetahui bahwa panjangnya terlalu pendek setelah dipotong.Kabel yang terpotong tidak dapat dikembalikan, jadi kami ingin memastikan Anda memahami sepenuhnya cara memilih panjang yang sesuai dan cara menggunakannya untuk menyambungkan panel Anda.
CATATAN: Ada beberapa jenis konektor PV yang saling mengunci.Artikel ini membahas konektor surya, tetapi prinsip yang sama berlaku untuk konektor lain seperti MC4, Amphenol H4, Tyco, dan SMK.
Apa yang dimaksud dengan konektor surya (konektor pria & konektor wanita) dan kabel ekstensi surya (8ft, 15ft, 30ft, 50ft, 100ft)?Jika Anda menanyakan pertanyaan ini, Anda mungkin memperhatikan bahwa sebagian besar modul surya berdaya tinggi modern dibuat dengan kabel yang memiliki konektor surya di ujungnya.Bertahun-tahun yang lalu, modul surya dibangun dengan kotak persimpangan di bagian belakang yang mengharuskan pemasang memasang kabel secara manual ke tiang terminal positif dan negatif.Metode ini masih digunakan, tetapi perlahan-lahan menjadi sesuatu dari masa lalu.Modul surya modern cenderung menggunakan konektor surya karena membuat kabel susunan surya Anda lebih sederhana dan lebih cepat.Konektor datang dalam tipe pria dan wanita yang dirancang untuk menyatu.Mereka memenuhi persyaratan Kode Listrik Nasional, mereka bersertifikat TUV dan metode koneksi yang disukai dari inspektur listrik.Karena mekanisme penguncian konektor surya, mereka tidak akan lepas dan cocok untuk lingkungan luar ruangan.Konektor dapat dipisahkan tetapi membutuhkan alat pembuka kunci konektor khusus.
Konektor plastik keras di setiap ujungnya
Konektor wanita dan pria
Kabel hitam tahan sinar matahari
Memperluas dan mengunci kabel internal
Kabel yang diuji TUV
Tahan UV dan tahan air
Deskripsi kabel:
1. Kisaran suhu untuk aplikasi -40 ° C hingga 90 ° C, suhu maks. Pada konduktor 120 ° C
2. Material ikatan silang berkas elektron tidak meleleh atau mengalir pada temperatur tinggi
3. Suhu hubung-pendek yang diizinkan mengacu pada periode 5 detik adalah 200 ° C
4. Resistensi tinggi terhadap UV, ozon dan hidrolisis
5. Fleksibel, mudah dilepas
6. Isolasi dinding ganda. Berkas elektron dihubungkan silang
7. Ketahanan yang sangat baik terhadap UV, minyak, lemak, oksigen dan ozon
8. Ketahanan yang sangat baik terhadap abrasi
9. Bebas halogen, tahan api, toksisitas rendah
10. Fleksibilitas yang sangat baik dan kinerja pengupasan
11. Kapasitas carring arus tinggi
Penyambung
Tingkat tegangan: | 1000v |
Nilai saat ini: | 22A (2.5mm2), 30A (4mm2,6mm2) |
Tegangan uji: | 6KV (50Hz) |
Gelar perlindungan: | IP67 / IP2X |
Bahan isolasi: | PC / PA / PPO / TPE |
Materi kontak: | Tembaga berlapis perak |
Suhu Operasional: | -40 ° C ~ + 90 ° C |
Kelas aman: | 2 |
Kelas api: | UL94-V0 |
Resistensi kontak konektor steker: | ≤5mΩ |
Kekuatan penyisipan: | ≤50N |
Tarik kekuatan: | ≥50N |
Kabel yang cocok: | 2.5mm2 / 4mm2 / 6mm2 (AWG14 / 12/10) |
Sistem penguncian: | Masuk |
Nomor produk. | DC-DC |
Tegangan terukur | TUV 1000V DC |
Nilai saat ini | 30A |
Penampang kabel yang sesuai | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
Ukuran terminal | Φ4.0mm |
Tegangan uji | DC 8KV 1 menit |
Tingkat pencemaran | 2 |
Kelas perlindungan | Kelas II |
Bahan Terminal | Tembaga kaleng |
Resistensi kontak | ≤ 5mΩ |
Bahan Isolasi | PPC |
Peringkat IP | IP67 (IEC 60529) |
Gaya tarik keluar | ≥ 50N |
Kekuatan Penyisipan | ≤ 50N |
Uji suhu | -40ºC ~ + 85ºC |
Kelas Api | UL94V - 0 |
Petunjuk perakitan
Selama perakitan sendiri, suku cadang dan peralatan lain yang disebutkan digunakan atau jika instruksi persiapan dan perakitan yang dijelaskan di sini diabaikan maka baik keselamatan maupun kepatuhan dengan data teknis tidak dapat dijamin.
Untuk perlindungan terhadap sengatan listrik, Konektor PV harus diisolasi dari catu daya saat sedang dirakit atau dibongkar
Produk akhir harus memberikan perlindungan dari sengatan listrik
Mencabut di bawah beban: Sambungan steker PV tidak boleh dicabut saat sedang di bawah beban. Sambungan tersebut dapat ditempatkan dalam keadaan tanpa beban dengan mematikan konverter DC / AC atau memutus pemutus sirkuit AC. Menyambungkan dan mencabut saat tegangan di bawah diperbolehkan
Konektor yang terputus harus dilindungi dari kotoran dan air dengan tutup penyegel.
Komponen yang terpasang adalah IP67 kedap air
Keuntungan:
• Perakitan arsip yang sederhana, cepat, aman dan efektif
• Mengembangkan secara mandiri, desain inovatif, memiliki hak kekayaan intelektual independen, adaptif terhadap konektor secara langsung
• Daya tahan mekanik yang tinggi
• Arus dan tegangan tinggi membawa: 30A, 1000VDC
• Resistensi transisi yang rendah
• Disegel inovatif, tahan air, desain tahan debu: IP68
• Bahan plastik yang sangat baik, UL 94-V0, kisaran suhu yang luas: -40 ° c hingga 90 ° c, tahan cuaca dan UV untuk aplikasi luar ruangan dalam waktu lama
• Disetujui oleh TUV
FAQ:
1. Kapan saya bisa mendapatkan kutipan?
Dalam waktu 24 jam setelah mendapatkan pertanyaan, jika Anda sangat mendesak untuk mendapatkan harga, silakan hubungi kami untuk memberikan spesifikasi lengkap tentang kabel.harga akan segera dihitung.
2. Berapa lama pengiriman?
Biasanya dalam waktu 3-4 hari kerja setelah pembayaran, terutama menurut kuantitas.
3. Apa ketentuan pembayaran Anda?
Kami menerima T / T (transfer bank), L / C
4. Apakah Anda menerima pesanan khusus?
Ya, kami melakukannya.
5. Apakah Anda menawarkan OEM & ODM?
Iya.OEM & ODM tersedia.
Gambar kabel surya ekstensi 10AWG
