Rincian Produk
Tempat asal: Cina
Nama merek: Pntech
Sertifikasi: ISO9001/TUV/CE
Nomor model: H1Z2Z2-K 1x4mm2
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 100 m
Harga: Negotiation
Kemasan rincian: 100 m / roll, 500 m per karton
Waktu pengiriman: 3-10 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 70000m per hari
Nama Produk: |
Kabel DC 4mm2 |
Nilai tegangan: |
1500VDC |
Suhu: |
-40 ° C-- 90 ° C |
Pengepakan: |
250 m / roll |
Bahan konduktor: |
Tembaga kaleng |
Aplikasi: |
Pembangkit listrik |
Nama Produk: |
Kabel DC 4mm2 |
Nilai tegangan: |
1500VDC |
Suhu: |
-40 ° C-- 90 ° C |
Pengepakan: |
250 m / roll |
Bahan konduktor: |
Tembaga kaleng |
Aplikasi: |
Pembangkit listrik |
TUV EN50618 Tembaga Inti Kabel dc 4mm2 Bebas Halogen untuk sistem pv surya
Spesifikasi
1 Nilai: Tegangan: 600 / 1000V Suhu: -40 ° C-- 90 ° C
2. Deskripsi:
(1) Konduktor: Tembaga anil kaleng
(2) Isolasi: 90 ° C XLPE, hitam
(3) Jaket: 90 ° C XLPE, hitam atau merah
3. Menandai: TUV SUD EN50618: 2014 H1Z2Z2-K (CQC NB / T42073-2016 PV-YJYJ) DC 1.5KV 1x4.0mm 2 NINGBO PNTECH NEW ENERGY CO., LTD.
4. Aplikasi: Dirancang khusus untuk menghubungkan komponen sistem fotovoltaik di dalam dan di luar gedung dan peralatan dengan persyaratan mekanis tinggi dan kondisi cuaca ekstrim. Untuk instalasi permanen.
5. Karakteristik umum: Kabel terbuat dari isolasi dan pelapis ikatan silang berkas elektron;ketahanan tinggi terhadap panas, dingin, minyak, abrasi, ozon, UV dan cuaca;dengan reaksi yang lebih baik jika terjadi kebakaran.asap rendah, bebas halogen, bebas api, tahan api;fleksibel, mudah dilepas, kebutuhan ruang sangat rendah, sangat, sangat kuat secara mekanis, masa pakai sangat lama.
| Tipe | Persilangan | Desain Untai | Diameter Konduktor | Resistensi Konduktor | Diameter luar | Tegangan Terukur | Nilai Saat Ini |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω / km | 5,4 mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2,6 mm | 5,09 Ω / km | 5,9 mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 84x φ0.285mm | 3,3 mm | 3,52 Ω / km | 6.7 mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0,4mm | 4,4 mm | 1,95 Ω / km | 7,4 mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0,4mm | 5,2 mm | 1,24 Ω / km | 9.2 mm | 1500VDC | 132A |
Aplikasi:
Diterapkan pada panel surya untuk pembangkit listrik dan komponen terkait dari kabel, sambungan, sangat cocok untuk outdoor.Ketahanan terhadap sinar matahari, anti-penuaan, Menggunakan bahan tahan api bebas halogen asap rendah, kelas lebih tinggi, lebih aman.
| Nama | Kabel PV |
| Deskripsi Produk | Banyak digunakan pada instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, area rawan ledakan, pabrik, industri industri dan pertanian. |
| Fitur Produk | Asap rendah tanpa halogen, baik dingin, ultraviolet, tahan ozon dan tahan cuaca. |
| Flame retardant, cutting resistance dan penetrasi resistance. | |
| Level perlindungan kabel Ⅱ level. | |
| Dengan radiasi kabel fotovoltaik 150℃ sebagai bahan insulasi, penghambat api bebas halogen bebas halogen, resin hengjing tipis polietilen yang dimodifikasi tidak beracun sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, hilangkan asap zat, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. | |
| Itu sesuai dengan ROHS, dan resistansi insulasi kecil setelah perendaman. | |
| Kelistrikan | 1. Resistensi dc: kabel jadi pada 20 ℃ inti kawat konduktif resistansi dc tidak lebih dari 5,09 Ω / km |
| 2. Resistansi isolasi: resistansi isolasi akhir kabel pada 20 tidak boleh kurang dari 1014 Ω.Cm, tahanan isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω.Cm | |
| 3. Resistansi permukaan selubung: resistansi permukaan selubung kabel jadi harus tidak kurang dari 109 Ω. | |
| Struktur kabel | Konduktor: kawat tembaga kaleng 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 dan 10, 6,4,2,5 mm2 kabel PV | |
| Isolasi: tebal> 0,5mm dengan asap rendah dan bahan halogen, dan memenuhi batas yang ditentukan pelanggan. | |
| Selubung: asap rendah dan ketebalan bahan bebas halogen> 0,5 mm. | |
| Parameter rinci | Suhu lingkungan: - 40 ℃ ~ + 90 ℃ |
| Suhu tertinggi konduktor: 120 ℃ (memungkinkan 5 detik pada suhu hubung singkat 200 ℃) | |
| Tegangan terbatas: AC0.6 / 1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 2.5mm2, 6mm2, 10mm2 dan 16mm2, serta inti ganda,
silakan berkonsultasi dengan saya secara langsung jika perlu)

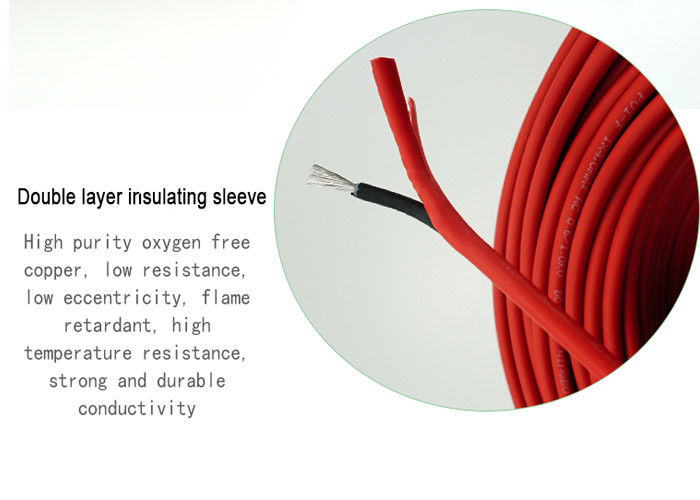

Gambar kabel DC 4mm2
