95kg / Km XLPE Sheath DC Kabel Panel Tenaga Surya 6mm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | Kabel Panel Surya 6mm | Sarung | XLPE |
|---|---|---|---|
| Kode HS | 8544492100 | Warna | Hitam atau merah |
| Bobot | 95kg / km | Pengepakan | 200 m / roll |
| Menyorot | Kabel Panel Surya 6mm,Kabel Panel Surya XLPE Sheath |
||
Deskripsi Produk
TUV EN50618 CE ISO9001 Hitam Merah kawat DC power 6mm Kabel Panel Surya
Spesifikasi
a) Jaga ukuran konduktor tetap sama, memungkinkan perancang sistem kabel mempertimbangkan pemuatan kabel hingga 90C (Keeping Balance as
bantal) dan itu akan memastikan umur kabel yang lebih lama
b) Ada peluang bagi perancang sistem kabel untuk mempertimbangkan satu ukuran lebih rendah sehingga menawarkan pengurangan biaya yang belum pernah terjadi sebelumnya
manfaat keuntungan teknis
Konstruksi kabel:
0,65 / 1.Konduktor tembaga Stranded Grade 1KV, Insulated XLPE, Kabel Berselubung dalam / Luar XLPE yang Sesuai dengan EN50618 atau Standar Internasional lainnya
| Tipe | Persilangan | Desain Untai | Diameter konduktor | Resistensi Konduktor | Diameter luar | Nilai Tegangan | Nilai saat ini |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω / km | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω / km | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω / km | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω / km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω / km | 9.2mm | 1500VDC | 132A |
Konduktor: Tembaga Kaleng, menurut VDE0295 / IEC60228, Class5
Isolasi: Elektron-beam cross-linked Polyolefin Copolymer TUV 2PfG / 1169
Selubung: Elektron-beam cross-linked Polyolefin Copolymer TUV 2PfG / 1169
Tegangan Nominal: AC 600 / 1000V DC 1000 / 1800V
Karakteristik: Tahan api tahan panas, tahan UV / ozon / hidrolisis / iklim
Warna Sarung: Hitam atau sesuai permintaan pelanggan
Peringkat suhu: 45 ° c hingga + 125 ° c -40 ° F hingga + 257 ° F
Suhu sekitar: 25 tahun (TUV) -40 ° c hingga + 90 ° c -40 ° F hingga + 194 ° F
Suhu sirkuit pendek: 280 ° c, + 536 ° F
Bending Radius: Instalasi tetap> 4X Terkadang dipindahkan> 5X
Aplikasi:
Dirancang khusus untuk menghubungkan komponen sistem fotovoltaik di dalam dan
di luar gedung dan peralatan dengan persyaratan mekanis tinggi dan cuaca ekstrem
kondisi .Untuk instalasi permanen.
| Nama | Kabel PV |
| Deskripsi produk | Banyak digunakan dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, daerah rawan ledakan, pabrik, industri dan industri pertanian. |
| Fitur Produk | Asap rendah tanpa halogen, dingin, ultraviolet, tahan ozon, dan tahan cuaca. |
| Flame retardant, cutting resistance dan resistance penetrasi. | |
| Level perlindungan kabel Ⅱ level. | |
| Dengan 150 ℃ radiasi kabel fotovoltaik sebagai bahan insulasi, flame retardant bebas halogen bebas halogen, resin hengjing tipis yang dimodifikasi polyethylene tipis sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, menghilangkan asap agen, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. | |
| Ini sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. | |
| Kelistrikan | 1. Resistansi dc: kabel jadi pada 20 ℃ resistansi inti kawat konduktif tidak lebih besar dari 5,09 Ω / km |
| 2. Resistansi isolasi: resistansi isolasi selesai kabel pada 20 ℃ seharusnya tidak kurang dari 1014 Ω.Cm, ketahanan isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω.Cm | |
| 3. Resistensi permukaan selubung: resistansi permukaan selubung kabel yang telah selesai tidak boleh kurang dari 109 Ω. | |
| Struktur kabel | Konduktor: kawat tembaga kaleng 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 dan 10, 6,4,2,5 mm2 kawat PV | |
| Isolasi:> 0,5mm tebal dengan asap rendah dan bahan halogen, dan memenuhi batas yang ditentukan pelanggan. | |
| Selubung: asap rendah dan ketebalan bahan bebas halogen> 0,5mm. | |
| Parameter terperinci | Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
| Suhu tertinggi dari konduktor: 120 ℃ (memungkinkan 5 s dalam suhu hubung pendek 200 ℃) | |
| Tegangan terbatas: AC0.6 / 1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 2.5mm2, 6mm2, 10mm2 dan 16mm2, serta dual core,
silakan berkonsultasi dengan saya secara langsung jika perlu)

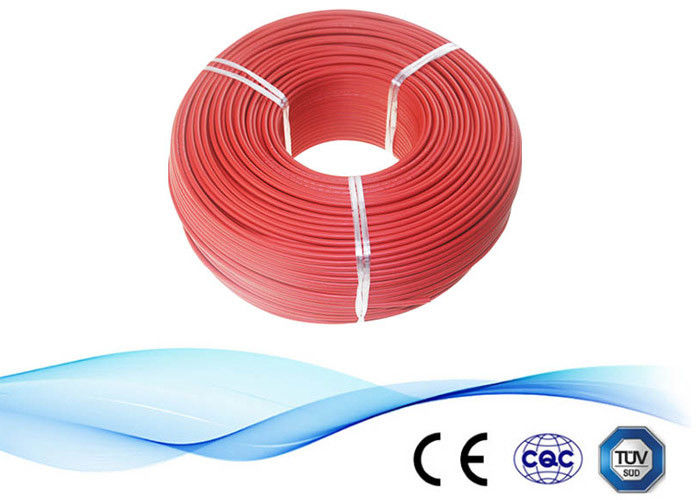

Foto dari Kabel Panel Surya 6mm
