Rincian Produk
Tempat asal: Cina
Nama merek: Pntech
Sertifikasi: TUV/CE/ISO9001
Nomor model: PV1-F 1x4mm2
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 100 m
Harga: Negotiation
Kemasan rincian: 250 m / roll 100 m / roll 500 m per karton
Waktu pengiriman: 3-10 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 70000m per hari
Nama Produk: |
Kabel surya DC 4mm2 |
Tegangan: |
600 / 1000V AC 1800V DC |
Struktur: |
56 / 0.3mm |
Warna: |
Hitam atau merah |
OD kabel: |
6.1mm |
Pengepakan: |
250m / roll 100m / roll |
Nama Produk: |
Kabel surya DC 4mm2 |
Tegangan: |
600 / 1000V AC 1800V DC |
Struktur: |
56 / 0.3mm |
Warna: |
Hitam atau merah |
OD kabel: |
6.1mm |
Pengepakan: |
250m / roll 100m / roll |
Kabel surya DC 55A UV ozon resistance TUV diuji isolasi XLPE Tata Surya
Spesifikasi
Produk ini diproduksi sesuai dengan 2 standar PfG 1169 / 08.2007. Persyaratan Fotovoltaik Kabel.Dan produk kami memiliki Sertifikat TUV.
Sifat listrik dan dimensi dari produk ini diukur oleh departemen Jaminan Kualitas dan Teknis di laboratorium Kabel JiangNan.Kinerja kabel dalam hal ketahanan konduktor, kualitas konstruksi (pengerjaan), konsistensi dimensi, dan parameter lainnya diverifikasi dengan standar yang diterbitkan dan disetujui.
Ukuran | Persilangan | Struktur Konduktor | Diameter luar | Maks.DC | Dinilai | Dinilai |
Perlawanan pada 20 ℃ | Tegangan | Arus | ||||
mm² | mm | mm | Ω / km | V DC | SEBUAH | |
1 x 2.5mm² | 2.5mm² | 49 x ∅0.25 | 5.4 | 8.06 | 1000/1500 | 30A |
1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 6.1 | 4.97 | 1000/1500 | 50A |
1 x 6.0mm² | 6.0mm² | 84 x .300,30 | 7.1 | 3.52 | 1000/1500 | 70A |
1 x 10.0mm² | 10.0mm² | 80 x ∅0,40 | 8.5 | 2.12 | 1000/1500 | 95A |
Aplikasi:
Diterapkan pada panel surya untuk pembangkit listrik dan komponen terkait kabel, koneksi, sangat cocok untuk outdoor.Ketahanan terhadap sinar matahari, anti-penuaan, Menggunakan bahan tahan api bebas halogen rendah asap, tingkat lebih tinggi, lebih aman.
Nama | Kabel PV |
Deskripsi produk | Banyak digunakan dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, daerah rawan ledakan, pabrik, industri dan industri pertanian. |
Fitur Produk | Asap rendah tanpa halogen, dingin, ultraviolet, tahan ozon, dan tahan cuaca. |
Flame retardant, cutting resistance dan resistance penetrasi. | |
Level perlindungan kabel Ⅱ level. | |
Dengan 150 ℃ radiasi kabel fotovoltaik sebagai bahan insulasi, flame retardant bebas halogen bebas halogen, resin hengjing tipis yang dimodifikasi polyethylene tipis sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, menghilangkan asap agen, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. | |
Ini sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. | |
Kelistrikan | 1. Resistansi dc: kabel jadi pada 20 ℃ resistansi inti kawat konduktif tidak lebih besar dari 5,09 Ω / km |
2. Resistansi isolasi: resistansi isolasi selesai kabel pada 20 ℃ seharusnya tidak kurang dari 1014 Ω.Cm, ketahanan isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω.Cm | |
3. Resistensi permukaan selubung: resistansi permukaan selubung kabel yang telah selesai tidak boleh kurang dari 109 Ω. | |
Struktur kabel | Konduktor: kawat tembaga kaleng 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 dan 10, 6,4,2,5 mm2 kawat PV | |
Isolasi:> 0,5mm tebal dengan asap rendah dan bahan halogen, dan memenuhi batas yang ditentukan pelanggan. | |
Selubung: asap rendah dan ketebalan bahan bebas halogen> 0,5mm. | |
Parameter terperinci | Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
Suhu tertinggi dari konduktor: 120 ℃ (memungkinkan 5 s dalam suhu hubung pendek 200 ℃) | |
Tegangan terbatas: AC0.6 / 1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 2.5mm2, 6mm2, 10mm2 dan 16mm2, serta dual core,
silakan berkonsultasi dengan saya secara langsung jika perlu)

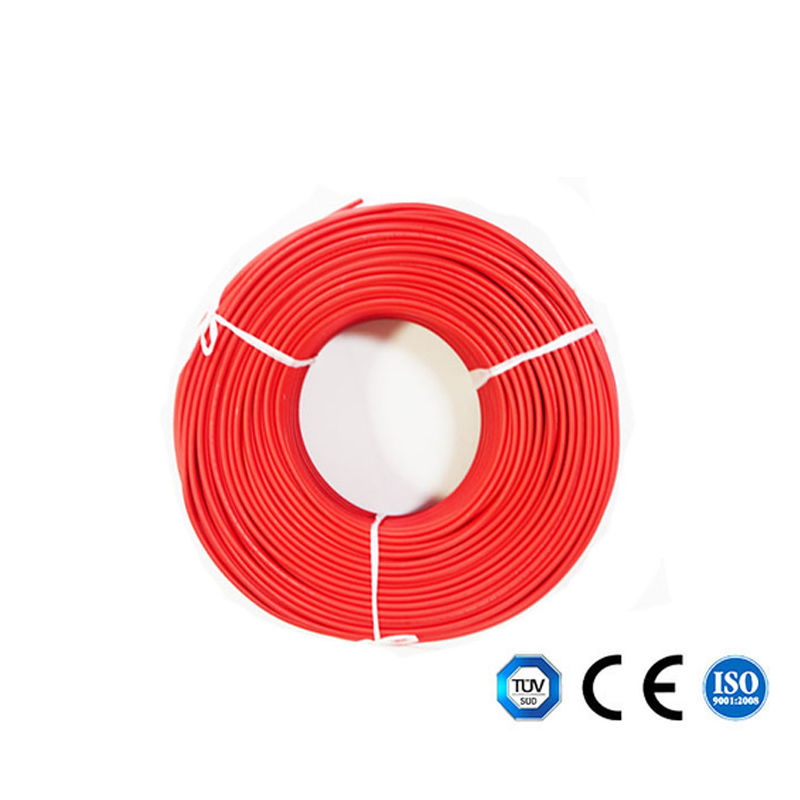

Gambar kabel surya DC 4mm2
