Rincian Produk
Tempat asal: Cina
Nama merek: Pntech
Sertifikasi: TUV/CE/ISO9001
Nomor model: PV1-F 1x4mm2
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 250 m / roll
Harga: Negotiation
Kemasan rincian: 250m per roll 500m per karton ukuran 42x42x22cm
Waktu pengiriman: 3-7days
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 70000m per hari
Nama Produk: |
kabel surya 4mm2 |
Aplikasi: |
Pembangkit listrik |
Bahan konduktor: |
Tembaga kaleng yang terdampar |
OD kabel: |
6.0mm |
Struktur: |
56 / 0.3mm |
Nilai tegangan: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
Nama Produk: |
kabel surya 4mm2 |
Aplikasi: |
Pembangkit listrik |
Bahan konduktor: |
Tembaga kaleng yang terdampar |
OD kabel: |
6.0mm |
Struktur: |
56 / 0.3mm |
Nilai tegangan: |
AC Uo / U0.6 ~ 1.0KV, DC1.8KV |
XLPE isolasi ganda pv1-f kabel pv surya 4mm2 UV Resistance untuk pembangkit listrik
PV1-F tembaga kaleng kabel pv surya 4mm2
Konduktor: Tembaga Kaleng, menurut VDE0295 / IEC60228, Class5
Isolasi: Elektron-beam cross-linked Polyolefin Copolymer TUV 2PfG / 1169
Selubung: Elektron-beam cross-linked Polyolefin Copolymer TUV 2PfG / 1169
Tegangan Nominal: AC 600 / 1000V DC 1000 / 1800V
Karakteristik: Tahan api tahan panas, tahan UV / ozon / hidrolisis / iklim
Warna Sarung: Hitam atau sesuai permintaan pelanggan
Peringkat suhu: 45 ° c hingga + 125 ° c -40 ° F hingga + 257 ° F
Suhu sekitar: 25 tahun (TUV) -40 ° c hingga + 90 ° c -40 ° F hingga + 194 ° F
Suhu sirkuit pendek: 280 ° c, + 536 ° F
Bending Radius: Instalasi tetap> 4X Terkadang dipindahkan> 5X
| Tipe | Menyeberang | Untai | Konduktor | Konduktor | Luar | Dinilai | Dinilai | Bobot |
| bagian | rancangan | diameter | perlawanan | diameter | tegangan | arus | ||
| mm² | No.x ø (mm) | mm | Ω / km | mm | VAC / DC | SEBUAH | Kg / km | |
| PV-1 * 1,5 mm² | 1.5 | 30x ø 0,25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1 * 2,5 mm² | 2.5 | 50x ø 0,25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1 * 4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1 * 6.0 mm² | 6.0 | 84x ø 0,3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
| PV-1 * 10.0 mm² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 |
| PV-1 * 16 mm² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 |
| PV-1 * 25 mm² | 25.0 | 196x ø 0,40 | 7.4 | 0,795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1 * 35 mm² | 35.0 | 276x ø 0,40 | 9.00 | 0,565 | 14.0 | 1000/1800 | 218 | 467 |
Deskripsi Kabel Tahan Api:
A. Aplikasi: Insulasi ganda, kabel ikatan silang berkas elektron untuk pembangkit listrik photovotaic.
Konstruksi: Tembaga kaleng, menurutVDE0295 / IEC60228, Class5
B. Sifat / Standar Bahan:
1. Kinerja tahan api: IEC60332-1.
2. Emisi asap: IEC61034; EN50268-2
3. Beban api rendah: DIN51900
4. Persetujuan: TUV2PfG 1169 / 08.2007 PV1-F.
5. Standar Aplikasi: UNE211 23; UNE20.460-5-52, UTE C 32-502
Aplikasi:
Diterapkan pada panel surya untuk pembangkit listrik dan komponen terkait kabel, koneksi, sangat cocok untuk outdoor.Ketahanan terhadap sinar matahari, anti-penuaan, Menggunakan bahan tahan api bebas halogen rendah asap, tingkat lebih tinggi, lebih aman.
| Nama | Kabel PV |
| Deskripsi produk | Banyak digunakan dalam instalasi surya indoor dan outdoor, instalasi listrik, indoor dan outdoor, daerah rawan ledakan, pabrik, industri dan industri pertanian. |
| Fitur Produk | Asap rendah tanpa halogen, dingin, ultraviolet, tahan ozon, dan tahan cuaca. |
| Flame retardant, cutting resistance dan resistance penetrasi. | |
| Level perlindungan kabel Ⅱ level. | |
| Dengan 150 ℃ radiasi kabel fotovoltaik sebagai bahan insulasi, flame retardant bebas halogen bebas halogen, resin hengjing tipis yang dimodifikasi polyethylene tipis sebagai bahan baku utama, tambahkan bebas halogen, tidak beracun, tahan api, penstabil panas, menghilangkan asap agen, pengawet, seperti pupuk, tidak mengandung halogen, logam berat, fosfor. | |
| Ini sesuai dengan ROHS, dan resistansi isolasi kecil setelah perendaman. | |
| Kelistrikan | 1. Resistansi dc: kabel jadi pada 20 ℃ resistansi inti kawat konduktif tidak lebih besar dari 5,09 Ω / km |
| 2. Resistansi isolasi: resistansi isolasi selesai kabel pada 20 ℃ seharusnya tidak kurang dari 1014 Ω.Cm, ketahanan isolasi kabel jadi pada 90 ℃ tidak kurang dari 1011 Ω.Cm | |
| 3. Resistensi permukaan selubung: resistansi permukaan selubung kabel yang telah selesai tidak boleh kurang dari 109 Ω. | |
| Struktur kabel | Konduktor: kawat tembaga kaleng 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| Kawat PV 25, 16 dan 10, 6, 4, 2 mm ^ 2 | |
| Isolasi:> 0,5mm tebal dengan asap rendah dan bahan halogen, dan memenuhi batas yang ditentukan pelanggan. | |
| Selubung: asap rendah dan ketebalan bahan bebas halogen> 0,5mm. | |
| Parameter terperinci | Suhu sekitar: - 40 ℃ ~ + 90 ℃ |
| Suhu tertinggi dari konduktor: 120 ℃ (memungkinkan 5 s dalam suhu hubung pendek 200 ℃) | |
| Tegangan terbatas: AC0.6 / 1kv dc1.8kv. |
(Kami juga memproduksi inti tunggal 2.5mm2, 6mm2 10mm2 dan 16mm2, serta dual core,
silakan berkonsultasi dengan saya secara langsung jika perlu)

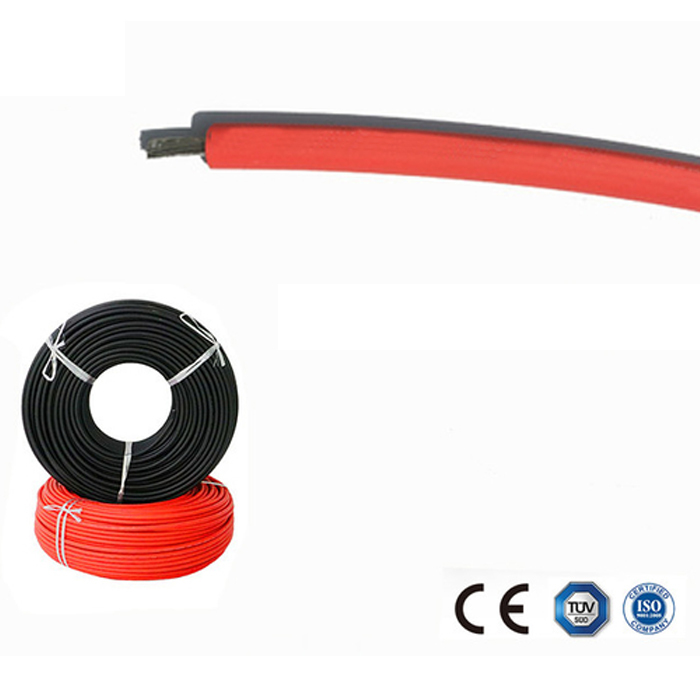

Gambar Kabel Surya DC 4mm2
